Av Mikael Magnusson

Platform Monitoring Unit

Examensarbetet har utförts i samarbete med Kookiejar och handlar om att utveckla ett koncept för en uppkopplad monitoring-enhet för helikopter- och drönarplattformar. Målet var att undersöka hur en fysisk produkt kan samla övervakning, väderinformation, kommunikation och uppkoppling direkt vid plattformen.

PMU är framtagen för att ge piloter, operatörer och tekniker bättre lokal information om plattformens status, väderförhållanden och omgivning. Enheten integrerar funktioner som övervakningskamera, väderkamera, PA-högtalare, statusindikering och 5G-uppkoppling. Den kan även kompletteras med externa sensorer och moduler som kopplas till ett överordnat system.

Resultatet blev ett robust och modulärt produktkoncept anpassat för både dagens helikopterplattformar och framtidens drönarplattformar.

Bakgrund

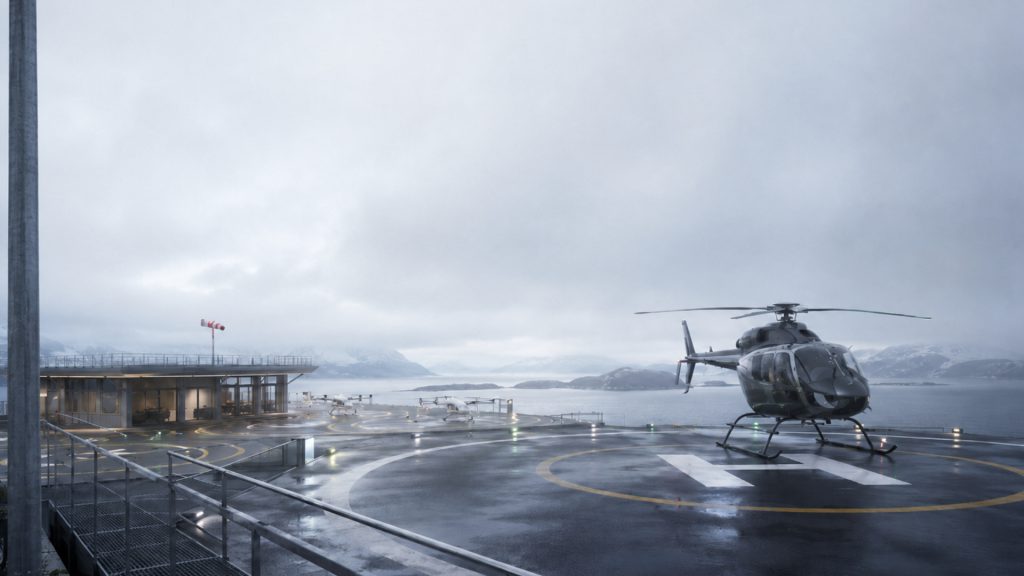

Framtidens luftfart kräver mer än bara en landningsyta. Helikopterplattformar används redan idag i miljöer där sikt, väder och säkerhet är avgörande. Samtidigt utvecklas drönarplattformar och vertiports, vilket skapar behov av smartare och mer uppkopplad infrastruktur.

PMU undersöker hur en plattform kan bli mer än en passiv yta, den kan bli en intelligent del av systemet runt flygoperationen.

Designprocess

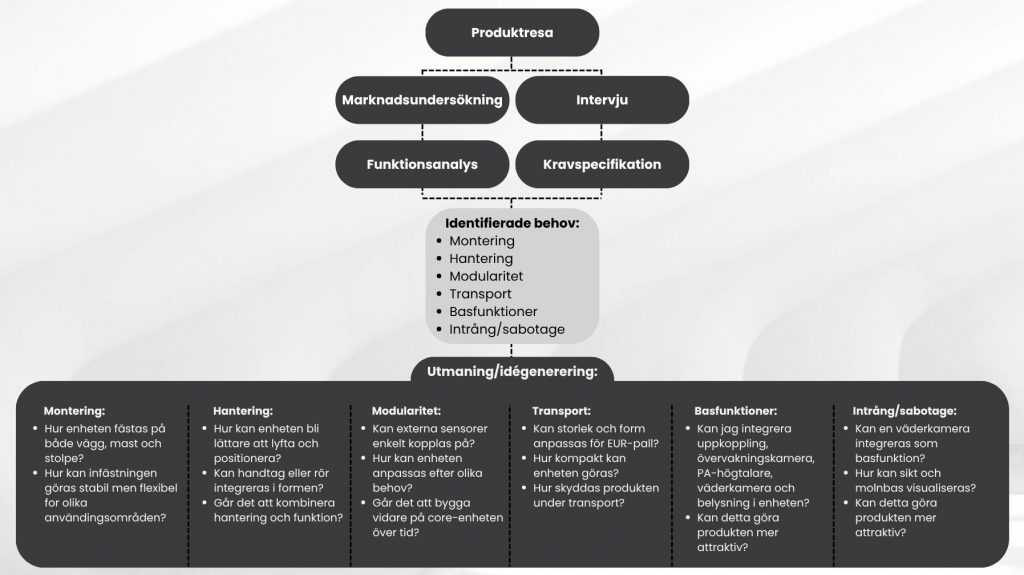

Projektet följde en industridesignprocess med analytisk fas, kreativ fas och presentationsfas. I den analytiska fasen genomfördes bland annat marknadsundersökning, intervjuer, funktionsanalys och kravspecifikation. I den kreativa fasen låg fokus på idégenerering, skissarbete, konceptutvärdering, CAD-modellering och volymstudier.

Arbetet resulterade i ett koncept där funktion, montering, service, formspråk och framtida modularitet vägdes samman.

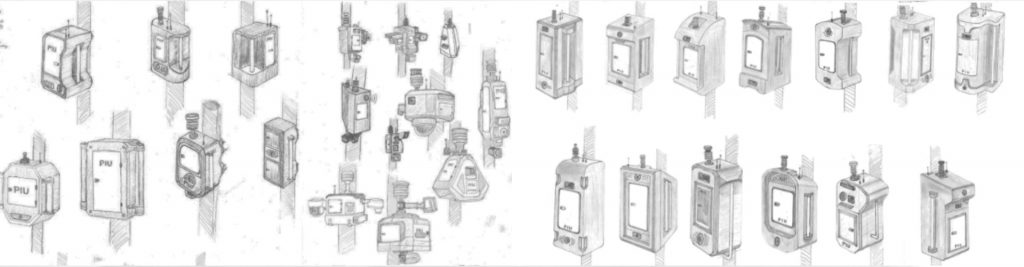

Skissarbete

Under skissarbetet undersöktes olika former, proportioner och placeringar av funktioner. Fokus låg på att hitta ett uttryck som kändes robust, tekniskt och trovärdigt, samtidigt som produkten skulle vara tydlig, monterbar och anpassad för verkliga miljöer.

Volymstudier

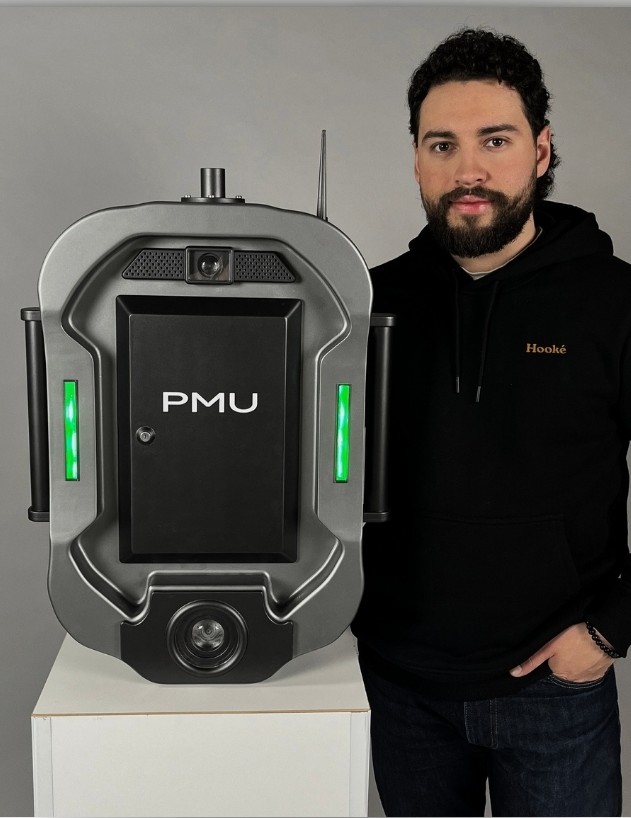

Fysiska volymmodeller användes för att testa storlek, hantering och helhetsintryck. Modellerna gav en bättre förståelse för produktens skala och hur den skulle kunna upplevas vid transport, montering och service.

Slutkoncept

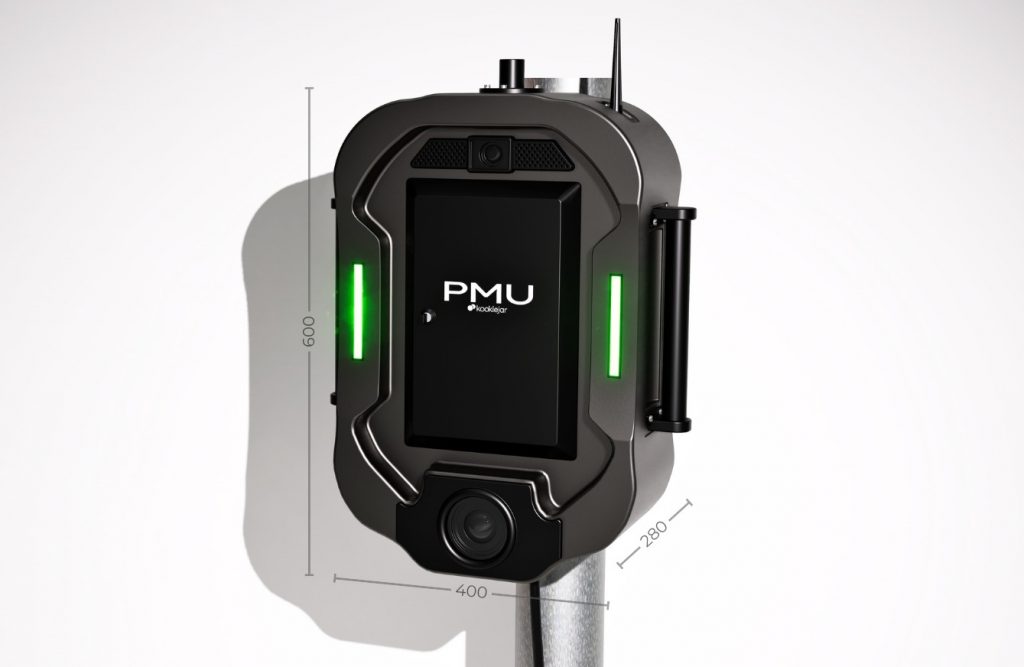

Slutkonceptet PMU består av en central enhet med integrerade basfunktioner för övervakning, väderinformation, kommunikation och uppkoppling. Produkten är utformad för att kunna monteras på vägg, stolpe eller mast och kan kompletteras med externa sensorer beroende på plattformens behov.

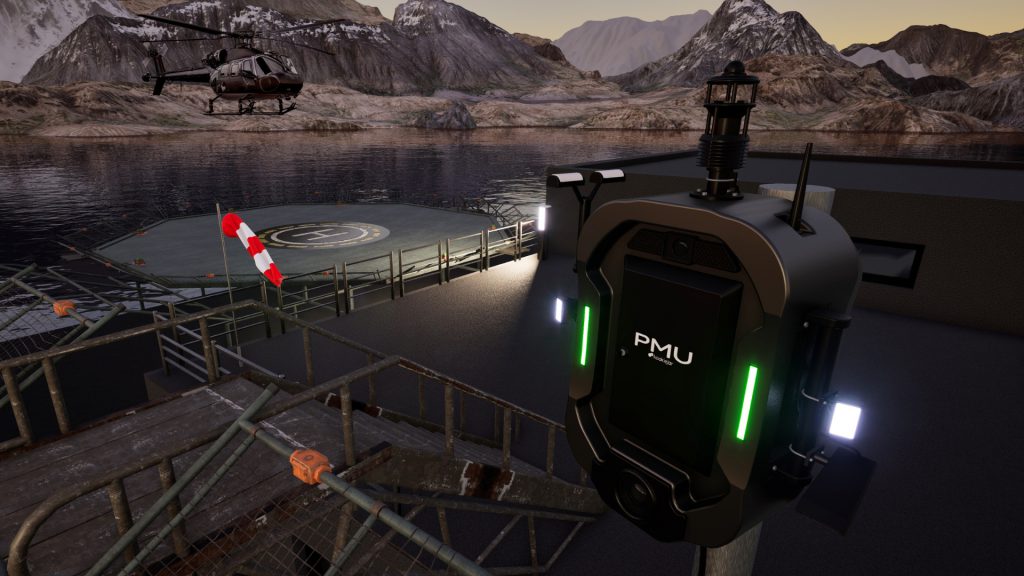

PMU visar hur dagens helikopterplattformar och framtidens drönarplattformar kan utvecklas till uppkopplade och mer informationsrika delar av luftfartens infrastruktur.

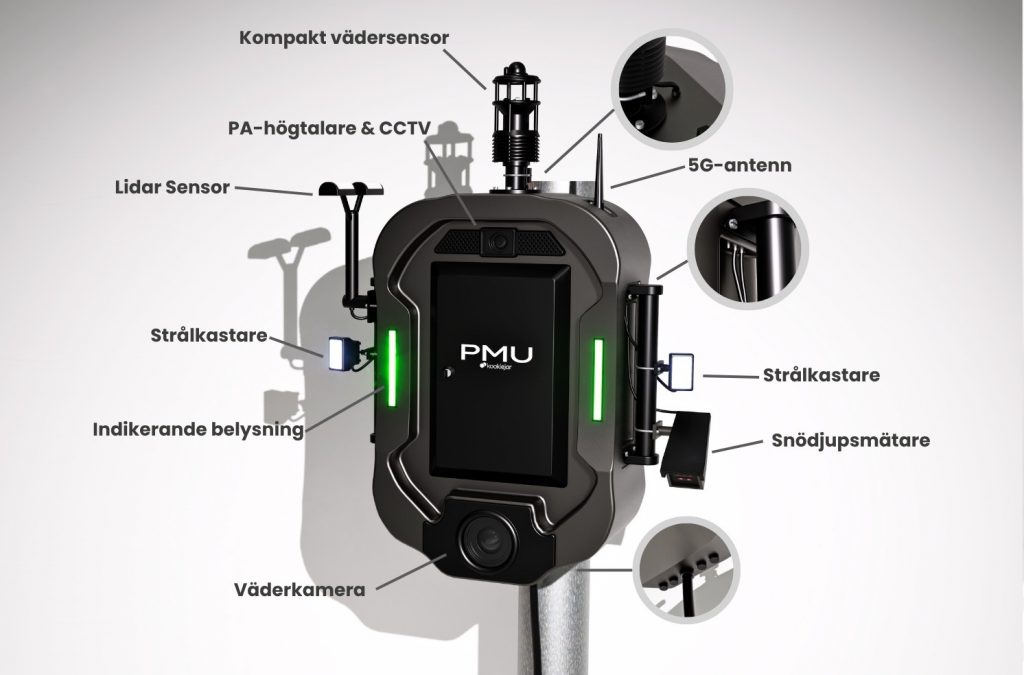

Funktioner

PMU innehåller flera funktioner i en samlad enhet:

Övervakningskamera för ökad säkerhet och kontroll.
Väderkamera för lokal information om sikt och väderförhållanden.
PA-högtalare för kommunikation vid plattformen.
Statusljus för tydlig visuell indikering.
5G-uppkoppling för att koppla informationen vidare till ett överordnat system.
Modulära fästpunkter för externa sensorer och framtida tillägg.

Uppkoppling till centrala systemet

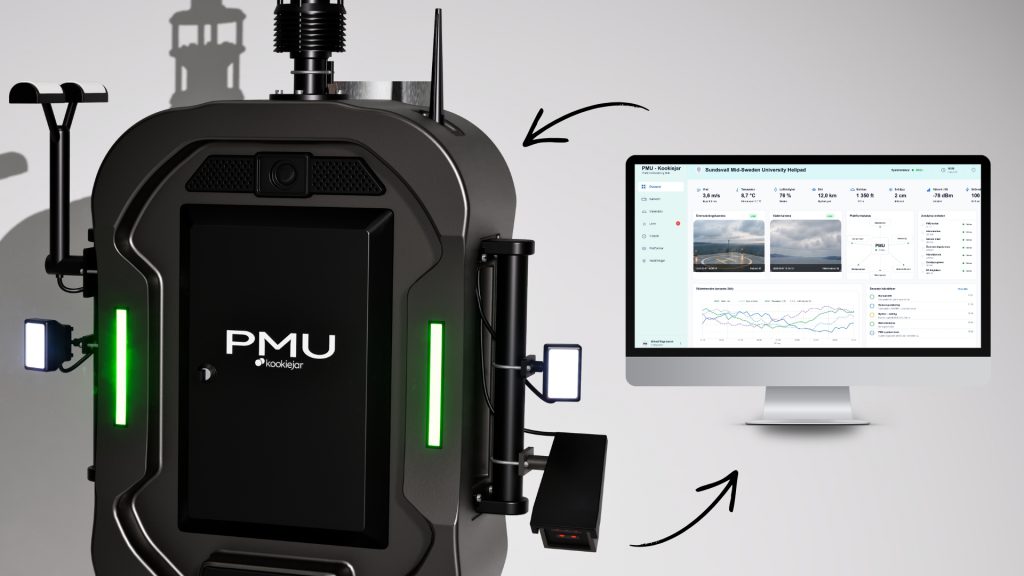

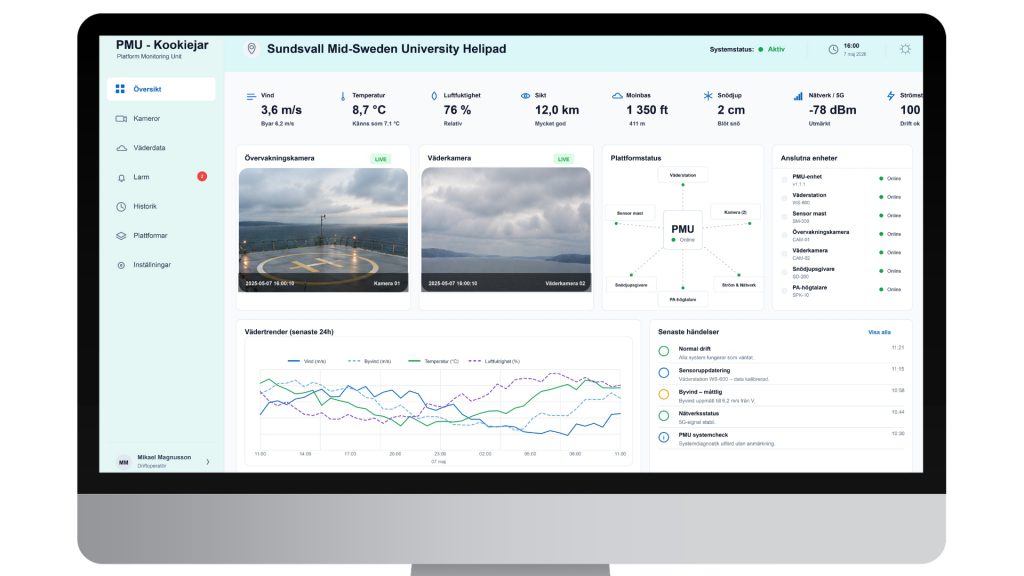

PMU fungerar som en lokal informationsnod vid plattformen. Genom 5G-uppkoppling kan information från kameror, väderkamera, statusindikering och externa sensorer skickas vidare till ett centralt system.

Där kan piloter, operatörer och tekniker få en tydligare överblick över plattformens status, väderförhållanden och säkerhet. På så sätt blir PMU en länk mellan den fysiska plattformen och det digitala systemet.

Avslutning

PMU är ett koncept för framtidens plattformsinfrastruktur. En enhet som samlar information, stärker säkerheten och gör landningsytan till en mer intelligent och uppkopplad del av systemet.

Tack för visat intresse!

Kontakt: Mima982305@gmail.com
