Medtagbar sittplats för utomhusmiljö

Av Izabelle Olofsson Sjöström

Sammanfattning

Detta examensarbete har genomförts i samarbete med Trionic AB. Idag erbjuder Trionic ett mindre sortiment av hopfällbara pallar, som är en trebent sittlösning. Projektet utgår från behovet av att öka sortimentet med en lättanvänd och trygg sittlösning för utomhusbruk till personer som behöver vila under exempelvis promenader. Målet har varit att undersöka hur man kan anpassa en medtagbar sittplats för användaren och dess funktioner.

Arbetet har genomgått olika undersökningar, analyser, idégenereringar och konceptutveckling. Detta har testats med användare genom ergonomi och användarsituationer för att identifiera produktens möjliga krav. Projektet har även tagit hänsyn till Trionic som varumärke och dess sortiment för att undersöka befintliga lösningar och vad som är möjligt för en medtagbar sittplats.

Resultatet av projektet kombinerar funktionalitet, mobilitet och användarvänlighet, där lösningen fokuserar på trygghet och erbjuder en sittplats under olika vardagliga situationer.

Arbetsprocess

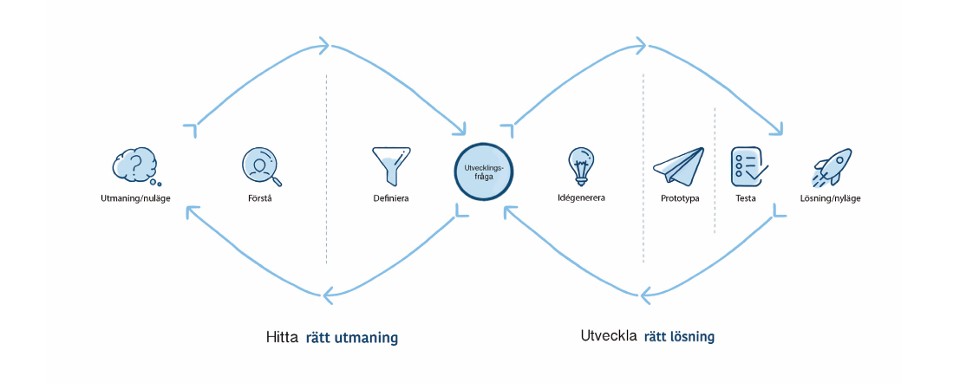

I projektet har designprocessen Double Diamond använts, där arbetet delats in i en analytisk och en kreativ fas. Genom olika undersökningsmetoder identifierades användarnas behov och krav, som sedan utvecklades vidare till idéer och koncept genom kreativa metoder tillsammans med användare. I slutet av processen utvärderades idéerna för att ta fram ett slutkoncept med fokus på användarbehov och funktion.

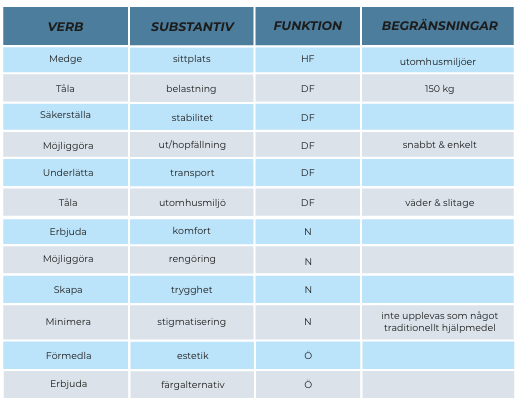

Funktionsanalys

Braindrawing

För att snabbt ta fram flera skisser och idéer på en medtagbar sittplats genomfördes en braindrawing tidigt i den kreativa fasen. Där utforskades olika former, funktioner och lösningar för hopvikning.

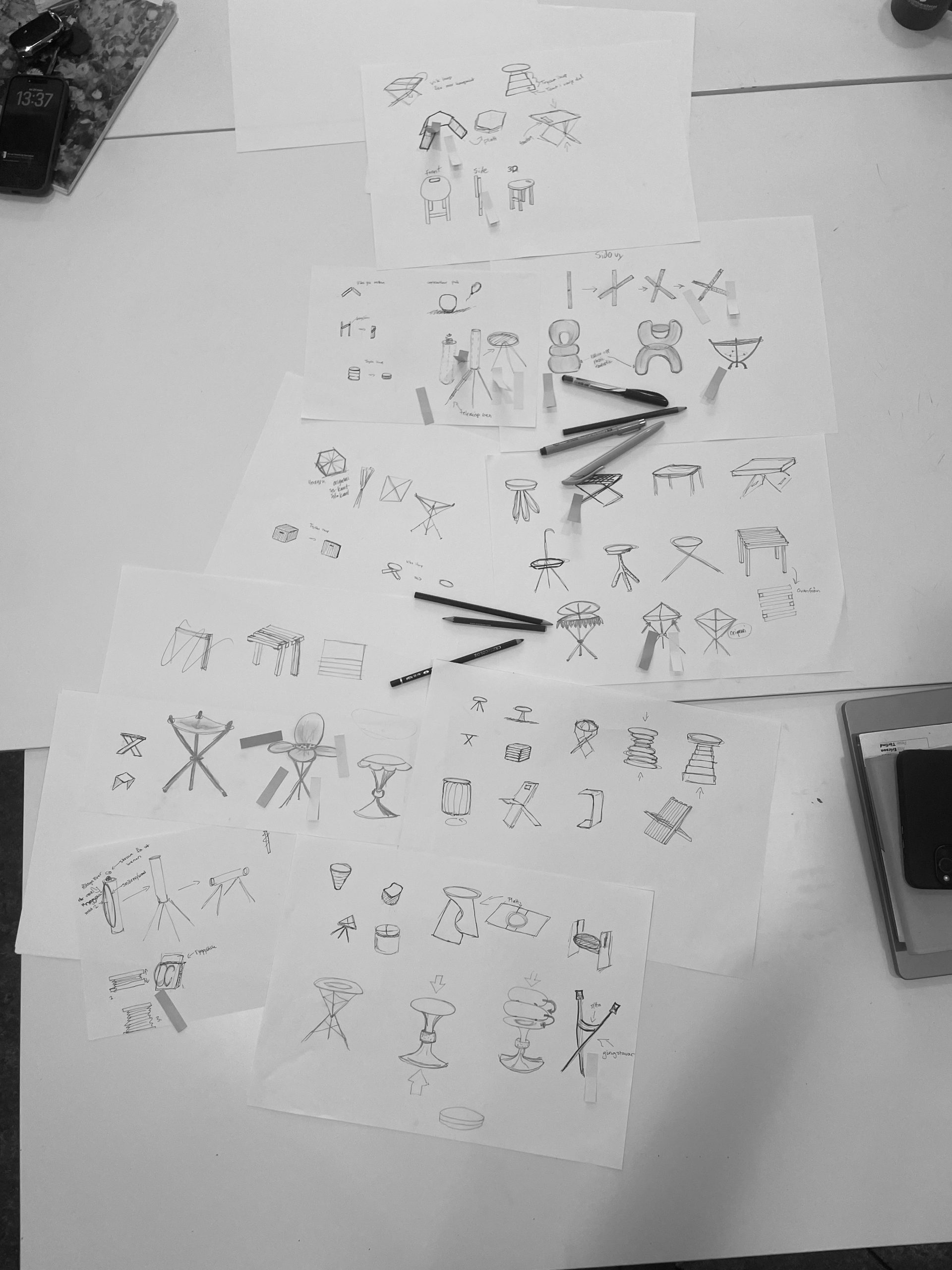

Skissarbete

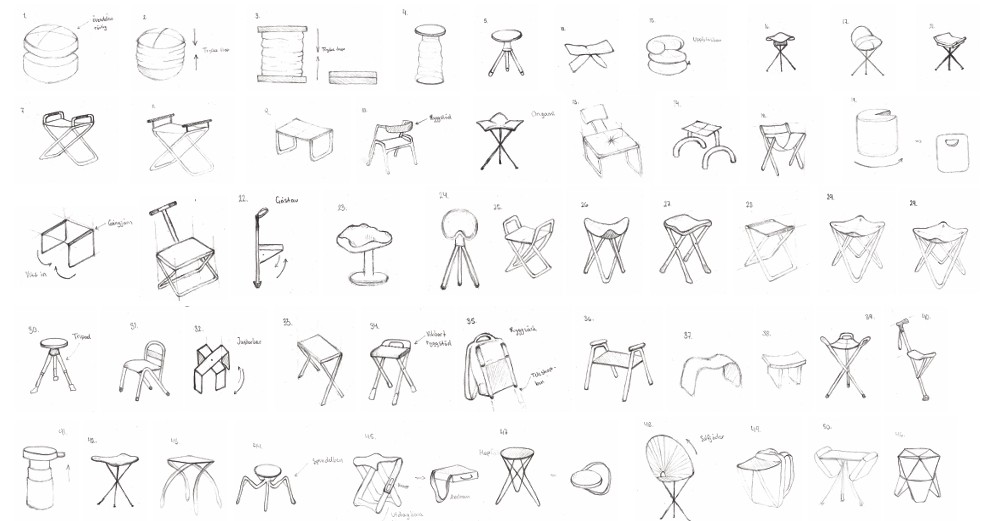

Femtio skisser togs fram för att utforska olika idéer och lösningar för en medtagbar sittplats. För att få fram ett större antal idéer användes olika frågeställningar, exempelvis armstöd och ryggstöd, trebent och fyrbent konstruktion, väskor samt olika funktioner för hopvikning.

Urval – Prioritera utvecklingsområden

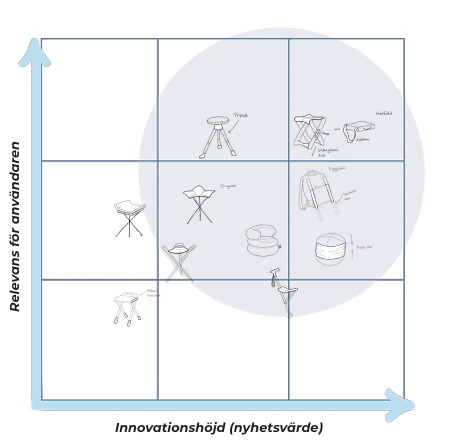

Metoden ”prioritera utvecklingsområden” från Innovationsguiden användes för att välja ut idéer utifrån användarbehov och innovationshöjd. Totalt valdes tio idéer ut som fick flest röster och hade störst potential för vidareutveckling.

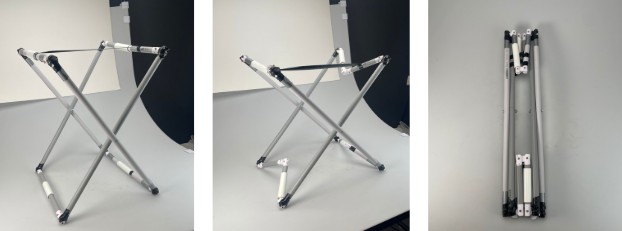

Prototyper

För att testa funktion, form och storlek tillverkades tidiga prototyper i kartong samt mindre skalmodeller. Dessa användes för att undersöka proportioner och olika lösningar för hopvikning. Därefter utvecklades prototypen vidare i verkstaden med hjälp av 3D-printade gångjärn och rör konstruktioner för att testa funktionen i mer realistiska material. Resultatet visade att konceptets hopvikning fungerade i praktiken och gav ett bra underlag för fortsatt utveckling, där fokus låg på stabilitet och stopp funktioner.

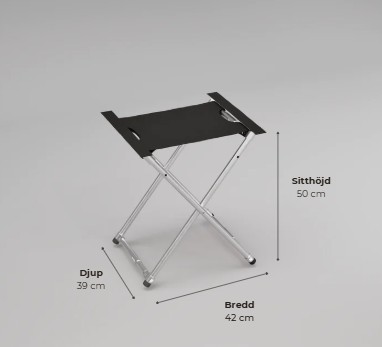

Slutresultat

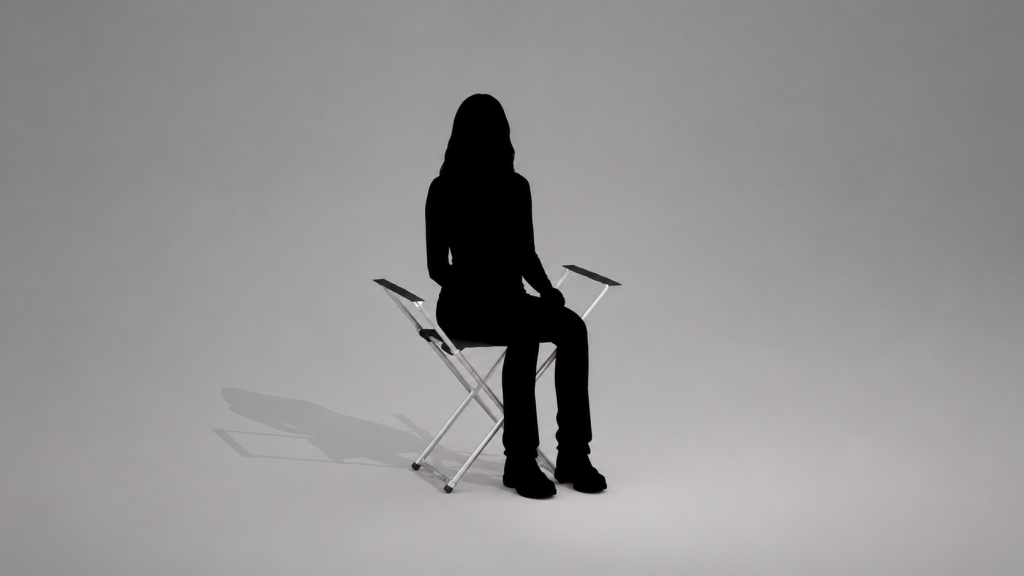

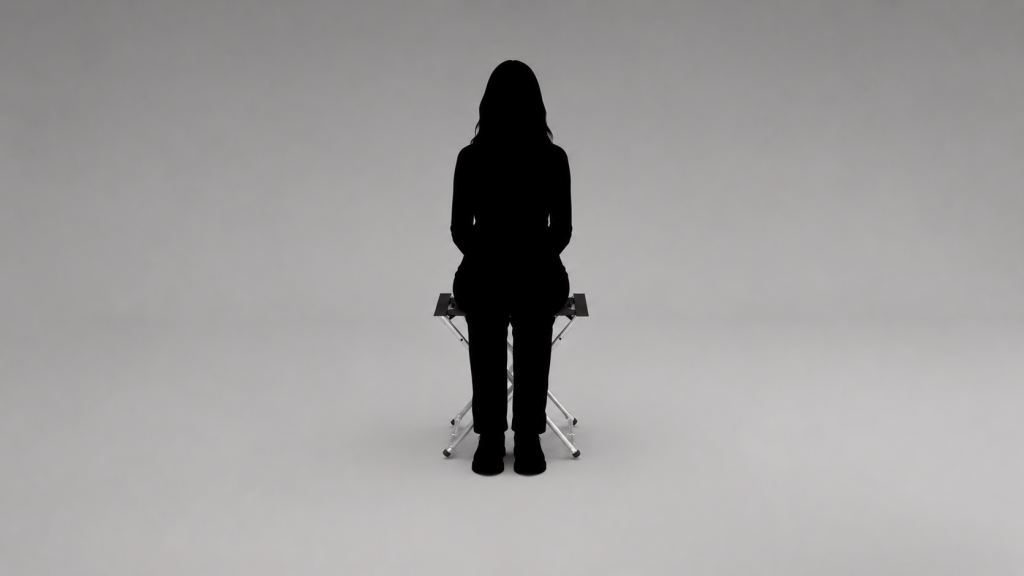

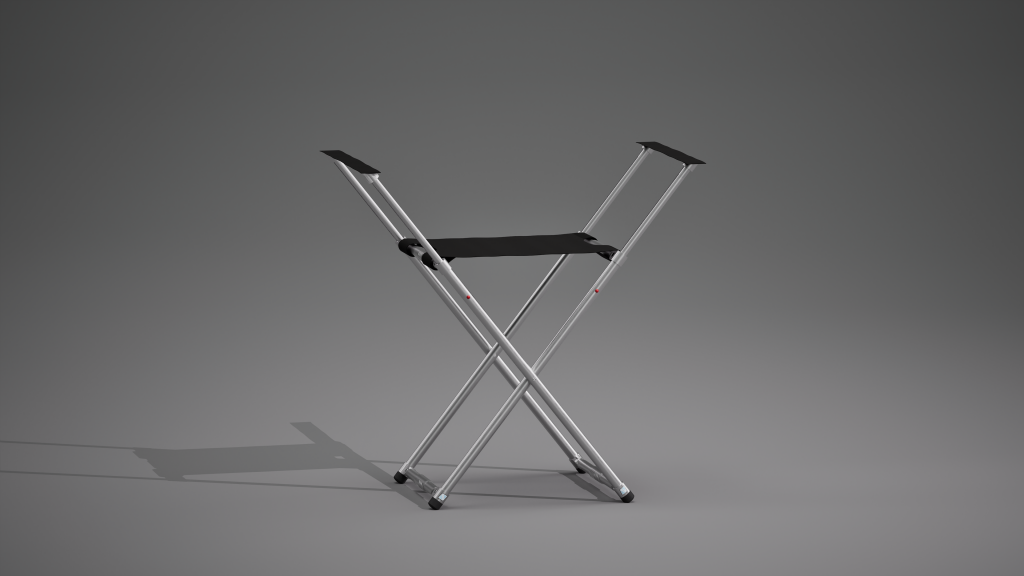

Det slutgiltiga designförslaget är en konceptuell idé för en medtagbar sittplats. Resultatet blev en fyrbent sittplats med utdragbara armstöd i tyg och en något högre sitthöjd för att förenkla upp- och nedresning. Fokus har varit stabilitet, enkel hopvikning och att passa in i Trionics befintliga sortiment. Produktnamnet ”PAUSE 4” valdes för att passa företagets internationella sortiment, där siffran fyra syftar på den fyrbenta konstruktionen.

Hopvikning

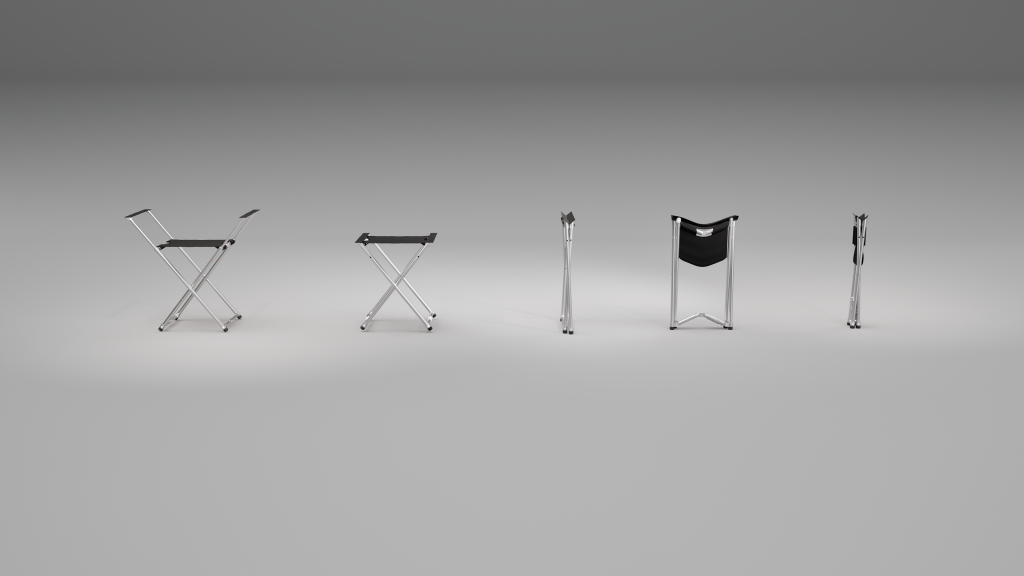

Ett stort fokus i projektet har varit att utveckla en annorlunda lösning för hopvikningen som gör sittplatsen enklare att ta med sig. Målet har varit att konstruktionen snabbt ska kunna fällas ut och ihop vid användning. Resultatet blev en vidareutvecklad lösning med 90 graders gångjärn i hörnen och 180 graders gångjärn i mitten för att göra konstruktionen så kompakt som möjligt. För att skapa en trygg användning utvecklades även en låsning som stabiliserar konstruktionen och förhindrar att den fälls ihop under användning.

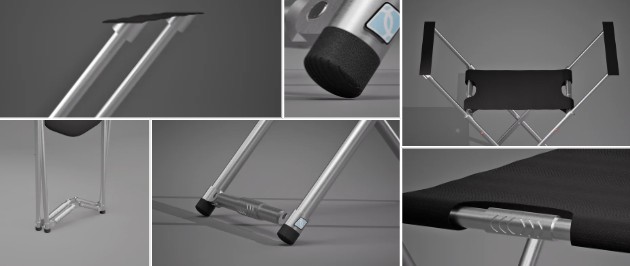

Detaljer

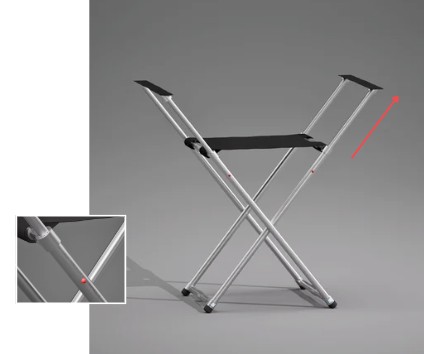

Detaljbilder togs fram för att visa konstruktionen och dess möten på nära håll. Här syns utformningen av stoppen på rören, gummifötternas form och tänkta material samt hur tyg sitsen öppnas på sidorna för att ge plats åt stopp funktionen. Gummifötterna sticker även ut från konstruktionen för att ge bättre stabilitet och fungera på mer ojämna underlag.

Miljöbilder

Tanken med den fyrbenta sittplatsen är att den främst ska användas utomhus på plana underlag som asfalt eller grus. Miljöbilderna togs fram för att ge en bättre förståelse för hur produkten kan se ut i verkliga miljöer med rätt proportioner och sammanhang. Bilderna genererades med hjälp av AI utifrån den egna produkten för att snabbt visualisera konceptet i användning.

Färgalternativ

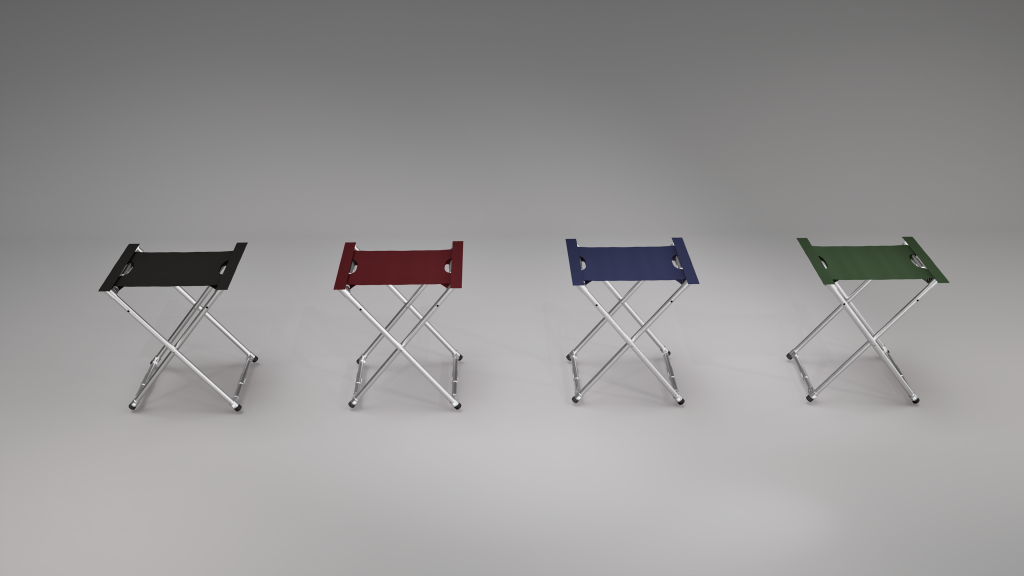

Olika färgalternativ renderades utifrån resultat från enkäten samt de tyg material och färger som Trionic AB använder idag. Resultatet blev en klassisk svart samt mörkare nyanser av röd, blå och grön, färger som passar väl för utomhusbruk och naturmiljöer.
